建窑建盏最为出名，而决定建盏价格和品相的是建盏纹饰，比如兔毫盏、油滴盏、鹧鸪盏都是说它的纹饰之美，除了器形建盏烧制跟哪些因素呢？
建盏是在窑内1300度以上的高温焙烧而自然形成的，由于建盏结晶釉在窑炉高温中易于出现变化，难以控制，加上氧化铁含量高的坯体难以承受高温变化，窑烧制一件外观没有缺陷又具有兔毫或油滴等斑纹的建盏是很困难的，即使运用现代科技手段，其成品几率也非常低。
1.建盏坯的制约
建盏的坯体材料是采用一些氧化铁含量高达8%左右的有色粘土配制，这些天然原料塑性差，收缩大，耐火度也不高。用这种泥料拉坯成型的茶盏，在干燥阶段就很容易变型或开裂。
由于建盏斑纹须在1300℃以上的还原焰中形成，坯体在这种条件下，极易产生变型、起泡等缺陷，宋代建盏坯中含有粗颗粒石英，虽然对克服这些缺陷有帮助，但容易造成釉面有颗粒凸起的毛病。如果采用氧化铁含量较低的粘土，或采用瓷土加氧化铁制坯，虽可提高耐火度，但烧出的釉面斑纹效果不佳。这表明坯体的化学和矿物组成对釉面斑纹有重大影响。南宋时期福建其它窑口兔毫效果不好，与坯铁含量低有直接关系。
其实，宋代人也没能很好地解决建盏坯的问题，成山的废品给窑匠带来的心里创痛是巨大且无奈的。现代有些人避开黑坯，使用白坯，斑纹效果与宋代差距太大。
2.建盏釉的制约
建盏釉层厚且流动性大。施厚釉是釉色的需要，釉色包括釉的底色和釉面斑纹。釉层太薄，釉不黑，釉薄处呈酱色。再则，釉层薄，兔毫斑纹短，不流畅。油滴（即鹧鸪斑）斑点也不大，所以施厚釉是必要条件。但是，高温厚釉给建盏带来的缺陷是很难克服的。一是釉厚干燥收缩大，易使釉层开裂，与坯粘不紧，烧时易缩釉或脱釉。二是建盏在1300℃高温烧成，此时釉粘度降低，流动性增大，使釉层从上到下逐渐加厚，釉层厚度上下不均，对斑纹的形成影响很大。
就兔毫来说，兔毫的斑纹好比水中的鱼草，在水浅处鱼草会被顶出水面，在水深处就沉在水中。所以兔毫斑纹一般在碗上部很密集并突出釉面，在下部较稀疏，沉在釉中，似隐似现。斑纹的浮沉程度不同，所受的氧化程度就不同，使得斑纹的形态和色彩都有所不同。斑纹形态和色彩的变化，从审美角度看似是好事，但实际变化的结果很难令人满意。
釉流动性大给建盏带来的另一劫难是，只要釉层过厚，或烧成温度过高，或烧成时间过长，釉就流下粘底。建盏器形碗外下部露胎，从技术上就是给下垂的釉留些空间。若下垂的釉恰到好处聚成滴珠状，就有欲坠非坠之玄妙美感。建盏特征是：碗口几乎没有釉遮盖，釉色不黑又很干涩，碗外靠底足处有一圈明显的聚釉。
建盏釉的配方也难以确定，因为四个制盏因素对斑纹效果的影响很大。而窑中各处温度与气氛有差别，导致配方很难适应，使制作者耗费大量精力也难适从。就是现代每窑仅烧数件作品，配方也要经常变，因为坯变或其它因素些许改变，配方要跟着变。所以最难且最贵的配方其实是难稳定的配方。
3.建盏温度的制约
建盏烧成温度高且范围窄，烧成温度高易使建盏坯起泡、变形、釉下垂粘底，因为釉的粘度随温度升高而明显降低。
建盏烧成温度高，是釉面斑纹的需要。温度过低，斑纹稀少，甚至无斑纹，所以建窑鼎盛时期许多黑釉盏是烧兔毫、油滴、曜变时温度过低或还原过头造成的，而不是刻意烧制的。

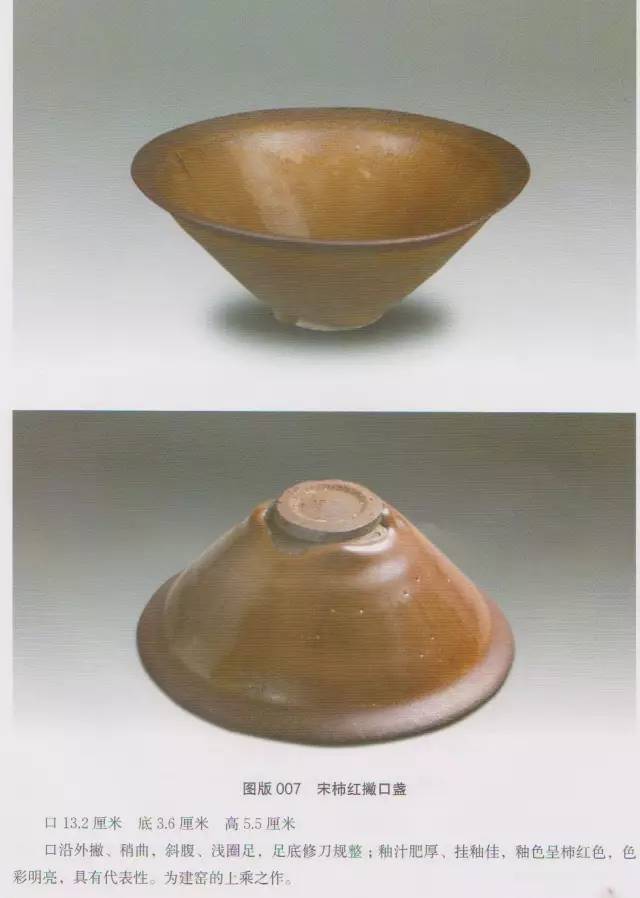

如果窑温过高，斑纹析出太多，太密，釉的底色被遮盖，也就成了褐色，釉的底色仍是黑色。各种釉色，来源很复杂，要根椐迹象具体分析。如褐色釉，当黑釉釉层薄，或建盏釉过烧，或还原不足，或坯中氧化铁含量低，都可能出现。
一件斑纹流畅通达且外观无缺馅的兔毫盏烧成温度范围很窄，窑温稍低，碗上部有斑纹，下部没有斑纹。窑温稍高，釉就流下粘底。而烧油滴的条件更苛刻，因为油滴的斑点很容易流成条形。
对于曜变，至今还没有公认的仿品问世。从现存的三件曜变传世品看，碗外斑点极少，其原因是碗外器型呈凸状，气泡较早破灭，由于曜变在高温烧成，由气泡破灭形成的斑点很容易散开，在还原气氛作用下，三价铁迅速转化为二价铁，二价铁是强熔剂，很快就熔入釉中，使斑纹消失。
4.建盏还原气氛的制约
兔毫、鹧鸪斑、曜变斑纹要在还原气氛下形成，在氧化气氛下釉面少有斑纹。这说明构成斑纹的物质需要在还原条件下产生。但建盏釉属于铁系结晶釉，结晶的物质是铁氧化物，氧化铁中有二价铁和三价铁，还原使三价铁变二价铁，二价铁是强熔剂，易回熔到釉中，使得结晶物质处于不稳定状态，直接影响斑纹的形态和色彩。
建盏中褐色斑纹相对银色好烧，因为形成褐色斑纹的物质以三价铁为主，虽然烧成前期需要还原来控制斑纹的形态，但后期在控制斑纹色彩时可转氧化，氧化气氛很好掌握，所以斑纹形态与色彩较稳定。银色斑纹烧的难度要大的多，因为在烧成后期仍需还原，此时若三价铁过高，斑纹就呈灰色，灰色斑纹表面有脏物感，还不如褐色美观。
所以烧建盏斑纹，不仅色彩很不稳定，同时会危及斑纹的形态，影响到斑纹的大小、厚薄、边界、清晰度、沉浮、镜面与否等诸多问题。特别是银蓝色的斑纹，更处于稍纵即逝的状态。
通过样子收藏网对建盏上述讨论，可知各种不同斑纹的建盏的烧制难度。这是由建盏的坯釉性质（内因）和火的变化条件（外因）决定的。在陶瓷烧制时，哪怕能减少一个因素制约，难度就减少很多。在土与火交融的过程中，使建盏毁坏的因素很多，也就是变数很多。越难烧的釉色变数越多，任何一个变数没有掌握好，造成的缺陷不是一般的小缺陷，而是致命的。这也是建盏在烧制方面一个鲜为人知的特点。
