鎏金工艺主要用于铜器工艺品表面装饰工艺以及佛教铜佛像的镀金，鎏金工艺起源于中国的春秋末期或战国早期，工艺传承叫法有火镀金、黄金涂、金黄涂、金涂、涂金、镀金或汞镀金，宋代始称鎏金，中国是世界上最早使用鎏金工艺的国家。
鎏金工艺至今已有两千多年的历史了，鎏金是我国一项传统的古代劳动人民在生产劳动中总结创造的工艺,是民间传统手工艺，是把金和水银合成的金汞剂，涂在铜器表层，加热使水银蒸发，使金牢固地附在铜器表面不脱落的技术。
鎏金工艺的工具

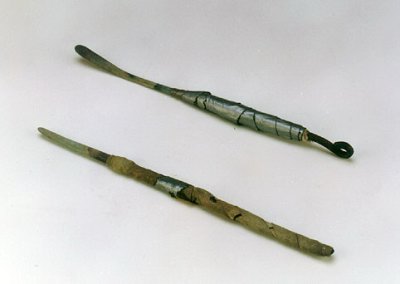

1.金棍
2.发栓
3.金泥
4.水银
鎏金工艺流程
鎏金工艺流程有：清理镀件、杀金、抹金、冲洗、开金烤黄、清洗、压光七个过程。
1.清理镀件
鎏金工艺的清理镀件就是将基体表面的砂眼、裂缝等缺欠部位铆焊平整，锉平抛光，用酸洗去油污。
2.杀金

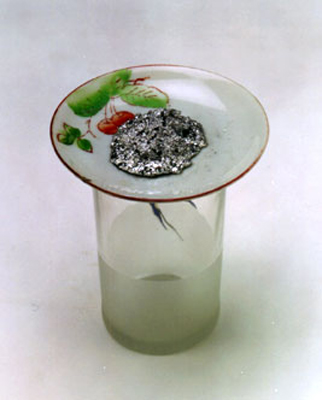

根据用金量把金块打薄，剪成细丝，并按一份金七份汞液（水银）配比备好（此比例常因人因时而变动）。 把坩埚放在火上加热烧红，放入金丝烤红，倒入水银后迅速用烧红的炭棍搅拌，此刻冒出浓烈的白烟--汞蒸气，事先一定要做好防毒准备以免汞中毒。倾刻金汞熔融成合金，倒入盛冷水的磁盆中，沉在盆底的银白色泥状物即金汞合金，因内含金，状如泥，被匠人形象地称为金泥。 搅拌时间、程度全凭火候、感觉。时间短金泥太稀，犹如稀泥抹墙挂不上，甚至因熔化不充分内含金粒。时间长金泥太稠，涂时拉不开栓，时间过长会致使金扒埚底无法用。杀金火候极重要，优质金泥用手捻之细腻无碴，不软不硬，捏成山形不析汞液。
3.抹金

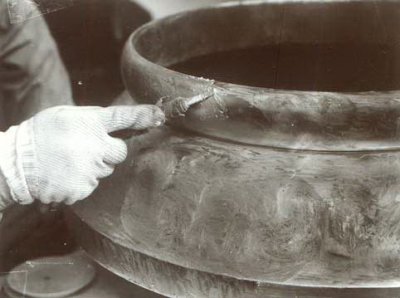

用金棍抹点金泥蘸点稀硝酸，往镀件上一点点抹匀，边抹边蘸，抹均后，用发拴稍蘸稀硝酸揉刷均匀，特别是不易抹到的犄角、纹饰处，须用拴反复揉刷，以弥补金棍抹不到之处，并将多余的金泥扫下。金棍为鎏金工艺中一种特别工具，以红铜制成，一端打成扁平勺形，并略翘起，磨光，略蘸稀硝酸后，在金泥上浸沾数次，即可应用。发栓是鎏金的专用刷，因"栓"用人发或牛尾毛制成而名发栓或牛尾栓。栓的制作方法：把毛发戳呈扁平状，外缠粗布，边缠边刷大漆，最外层用大漆封住，待干后即可使用。鎏金的遍数越多，金层越厚实饱满，因此常需重复上述四至七步骤，鎏三、四遍，便可得到金光灿灿的效果。
4.冲洗
抹金后，用水把镀件上残留酸液、铜盐冲洗干净，用脱脂棉搌净镀件表面污垢，边擦边揉，使涂层表面细化。
5.开金烤黄
开金烤黄就是把镀件置于架上，下设炭火加热。随温度的升高，镀层中的汞开始蒸发发亮，随机用硬棕毛刷敲打，并用棉花轻捷揉擦，此时镀件表面即呈镜面状色泽。略减火后，边转边揉，使镀件各部位火候均匀，镀层也由发亮渐变暗色，再渐变成白米色，此时停止揉擦，否则将会把金擦掉。继续加热，随温度的升高镀层表面渐变黄，此时火候控制极重要，火小处多烤，火大处少烤，当其均匀地呈黄米色时，撤火即可。
6.压光

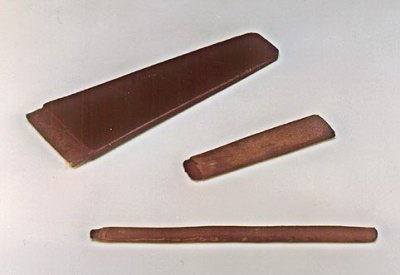

鎏金工艺为使金层更加光亮，致密度更高，最后需用玛瑙轧子压光，使金层更加光彩夺目。
鎏金艺术品
鎏金艺术品都是金光灿灿，发散出耀眼的金色光芒，美不胜收。样子收藏网分享一些故宫收藏的各个朝代在精美的鎏金艺术品

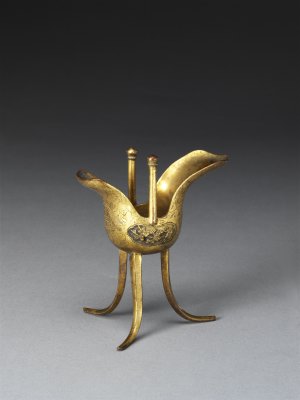

鎏金錾花爵，清中期，高10.7cm，最宽9.1cm。
爵圆体，宽流，宽尾，口上有双立柱，三足。通体鎏金。腹部两面雕饰梅花阳纹，流、尾部均阴刻花枝纹。
此铜爵仿商周时期的青铜爵而作，但又有所变化。商周时期的爵形体相对较大，为槽状长流，尾部尖翘，口上有伞形柱，而此爵形体轻巧，口部呈元宝状。此外，鎏金工艺出现于东周时期，因此在商周青铜爵中不可能看到鎏金装饰，梅花纹也是清代常见的装饰图案，并不见于商周青铜器。

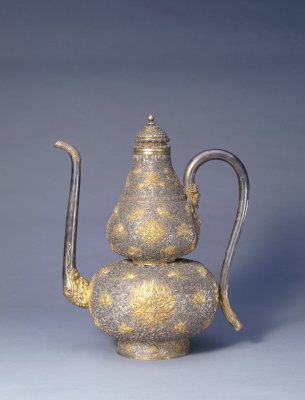

银鎏金錾花葫芦式执壶，通高48cm，口径7.5 cm
壶银质鎏金，葫芦式，塔形盖，盖上有钮。腹部凸出一龙首吐长流，相对一侧有龙首吐曲柄。壶底中心双线长方框内阴刻楷书“大清乾隆年制”六字款。通体錾刻纹饰，从上至下分三组，每组四面的中心均为一大朵宝相花，周围六朵小宝相花，枝叶相连，花朵均鎏金。塔形盖上錾刻莲瓣纹，葫芦体上半部有两道弦纹，弦纹之间为两周枝叶纹。
此壶形体巨大，造型规整，实用，是皇帝出游打猎时的用品，为乾隆时期大型银器中的佼佼者。

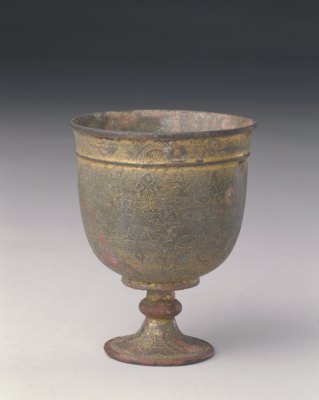

鎏金刻人马狩猎纹杯，高7.5cm，口径5.9cm，足径3.5cm
鎏金刻人马狩猎纹杯铜质，通体鎏金，高圆足。杯身以细线刻人马狩猎图，近口处饰弦纹一道。
唐代酒器多以金、银制品为首选，此缘于统治者对金、银制品的偏爱和社会的富足使得当时金、银铸造业空前发达。此杯镌刻精致，纹饰生动，且此鎏金工艺艺术品受到西域工艺风格的影响。
